Як зібрати LiFePO4 акумулятор для гібридного інвертора своїми руками

LiFePO4-акумулятори широко використовуються разом із гібридними та автономними інверторами в системах резервного електроживлення. З окремих призматичних комірок можна зібрати акумулятор необхідної напруги та ємності, встановити BMS і отримати повноцінний накопичувач енергії.

Однак складання LiFePO4-батареї — це не просто послідовне з'єднання кількох акумуляторних елементів. Необхідно правильно розташувати комірки, надійно з'єднати їх шинами, підключити BMS, встановити температурні датчики, виконати силову проводку та перевірити всю систему перед підключенням до інвертора.

Розглянемо весь процес детально.

Важливо: LiFePO4-акумулятори здатні віддавати дуже великий струм короткого замикання. Помилка під час складання, випадкове замикання інструментом або неправильне підключення BMS можуть призвести до пошкодження обладнання, сильного нагрівання провідників і займання. Роботи необхідно виконувати лише за наявності відповідних знань і навичок.

Що знадобиться для складання LiFePO4 акумулятора

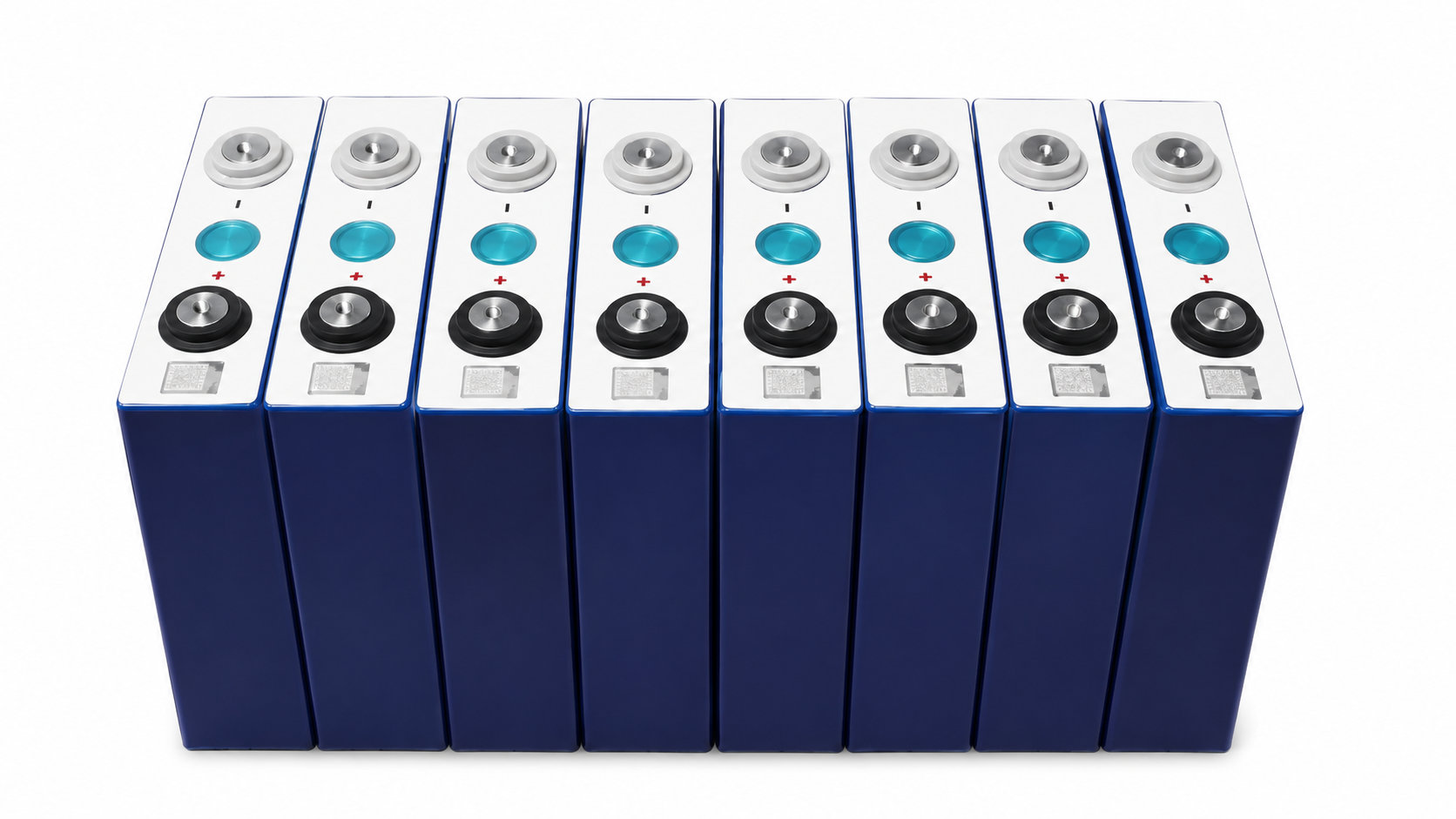

Основою батареї є призматичні LiFePO4-комірки.

Крім них знадобляться:

• BMS відповідного типу;

• з'єднувальні шини;

• кріплення для виводів акумуляторних елементів;

• силові кабелі;

• кабельні наконечники;

• балансувальні дроти BMS;

• температурні датчики;

• захисна апаратура;

• силові клеми або роз'єми;

• ізоляційні матеріали;

• корпус;

• елементи механічної фіксації комірок.

Для перевірки батареї знадобиться мультиметр.

Він буде потрібний практично на всіх етапах складання.

Перевірка LiFePO4-комірок

Перед з'єднанням елементів необхідно перевірити стан кожної комірки.

Візуальний огляд

На корпусах не повинно бути:

• значних вм'ятин;

• здуття;

• пошкоджень ізоляції;

• слідів електроліту;

• пошкоджених виводів;

• дефектів різьби.

Особливу увагу слід приділити позитивним і негативним виводам.

Перевірка напруги

Після візуального огляду мультиметром вимірюється напруга кожної комірки.

Номінальна напруга LiFePO4-елемента становить близько 3,2 В, однак фактичне значення залежить від рівня заряду.

Набагато важливіше порівняти елементи між собою.

Якщо більшість комірок мають близьку напругу, а одна помітно відрізняється, це привід додатково перевірити такий елемент перед складанням.

Послідовне з'єднання LiFePO4-комірок

Для отримання необхідної напруги елементи з'єднуються послідовно.

Схема з'єднання:

плюс першої комірки → мінус другої → плюс другої → мінус третьої → і далі.

При послідовному з'єднанні напруга елементів додається, а ємність в ампер-годинах залишається такою самою, як у однієї комірки.

Наприклад, вісім послідовно з'єднаних LiFePO4-комірок утворюють конфігурацію 8S.

Якщо номінальна напруга одного елемента становить 3,2 В:

3,2 В × 8 = 25,6 В.

Таким чином, 8S LiFePO4 є типовою конфігурацією для акумуляторних систем класу 24 В.

Перед встановленням шин обов'язково перевірте розташування плюсових і мінусових виводів.

Помилка в послідовності підключення може призвести до короткого замикання.

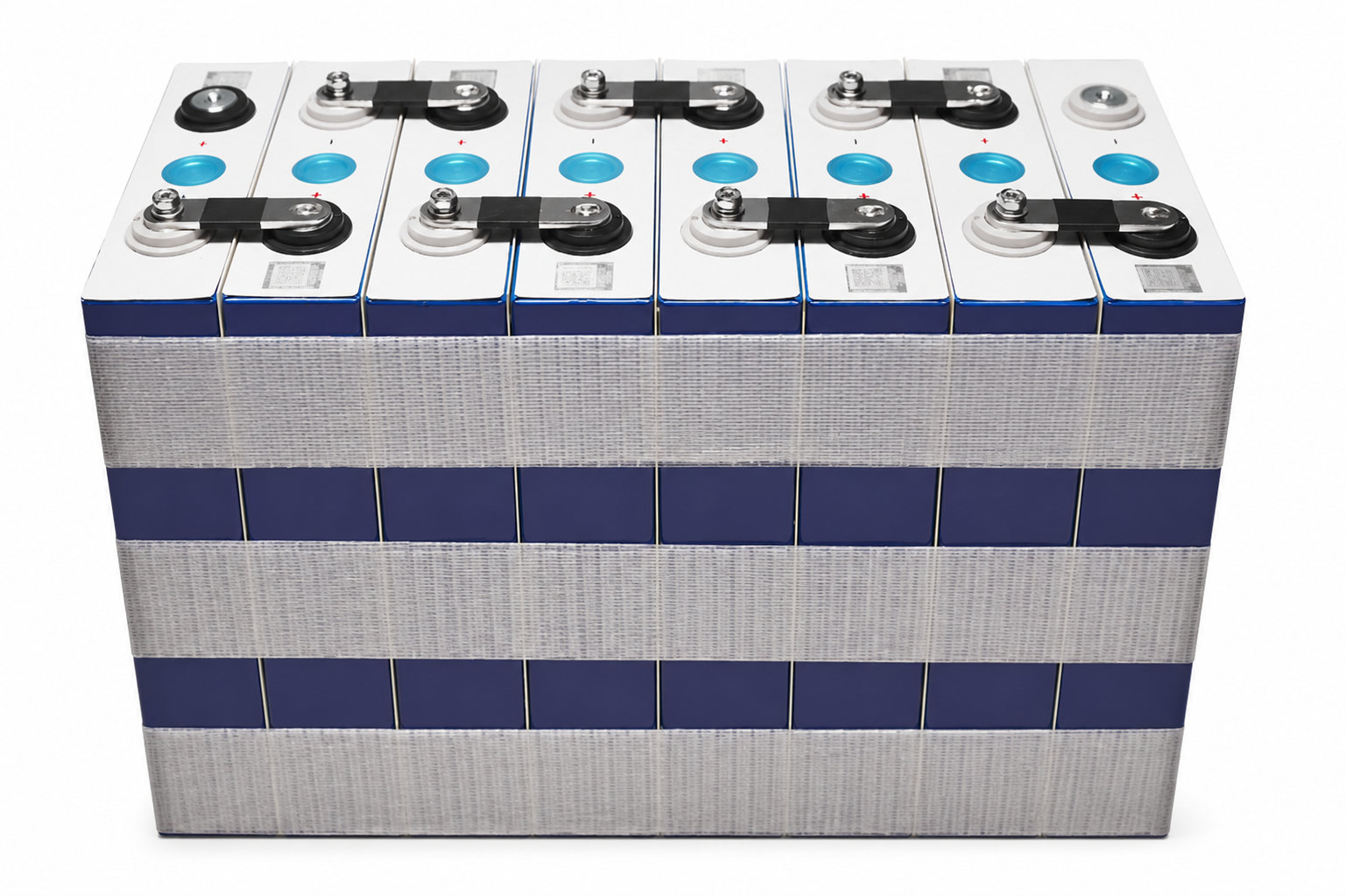

Встановлення з'єднувальних шин

Електричне з'єднання сусідніх комірок виконується металевими шинами.

Шина з'єднує позитивний вивід одного елемента з негативним виводом наступного.

Після встановлення всіх перемичок залишаються два вільні крайні контакти:

• загальний плюс батареї;

• загальний мінус батареї.

Між ними надалі буде присутня повна напруга акумулятора.

Під час роботи з акумуляторними елементами необхідно особливо обережно поводитися з металевим інструментом.

Не можна допускати одночасного контакту ключа, викрутки або іншого металевого предмета з двома точками, що мають різний потенціал.

Навіть одна LiFePO4-комірка здатна віддати дуже великий струм короткого замикання.

Механічна фіксація елементів

Призматичні комірки необхідно надійно закріпити.

Після складання елементи не повинні вільно переміщуватися один відносно одного під час перенесення або експлуатації акумулятора.

Водночас надмірно стискати корпуси також не слід.

Необхідно враховувати рекомендації виробника конкретних комірок щодо способу встановлення та допустимої компресії.

Між акумуляторними елементами, струмопровідними частинами та металевими деталями корпусу необхідно передбачити надійну електричну ізоляцію.

Перевірка напруги зібраної батареї

Після встановлення з'єднувальних шин акумулятор необхідно перевірити мультиметром.

Спочатку можна повторно виміряти напругу окремих комірок.

Потім вимірюється напруга між загальним плюсом і загальним мінусом акумуляторної збірки.

Для восьми послідовно з'єднаних елементів із напругою близько 3,2–3,3 В кожен на виводах батареї можна очікувати приблизно 25–26 В.

Точне значення залежатиме від рівня заряду.

Якщо отримана напруга суттєво відрізняється від очікуваної, подальше складання необхідно припинити та перевірити послідовність з'єднань.

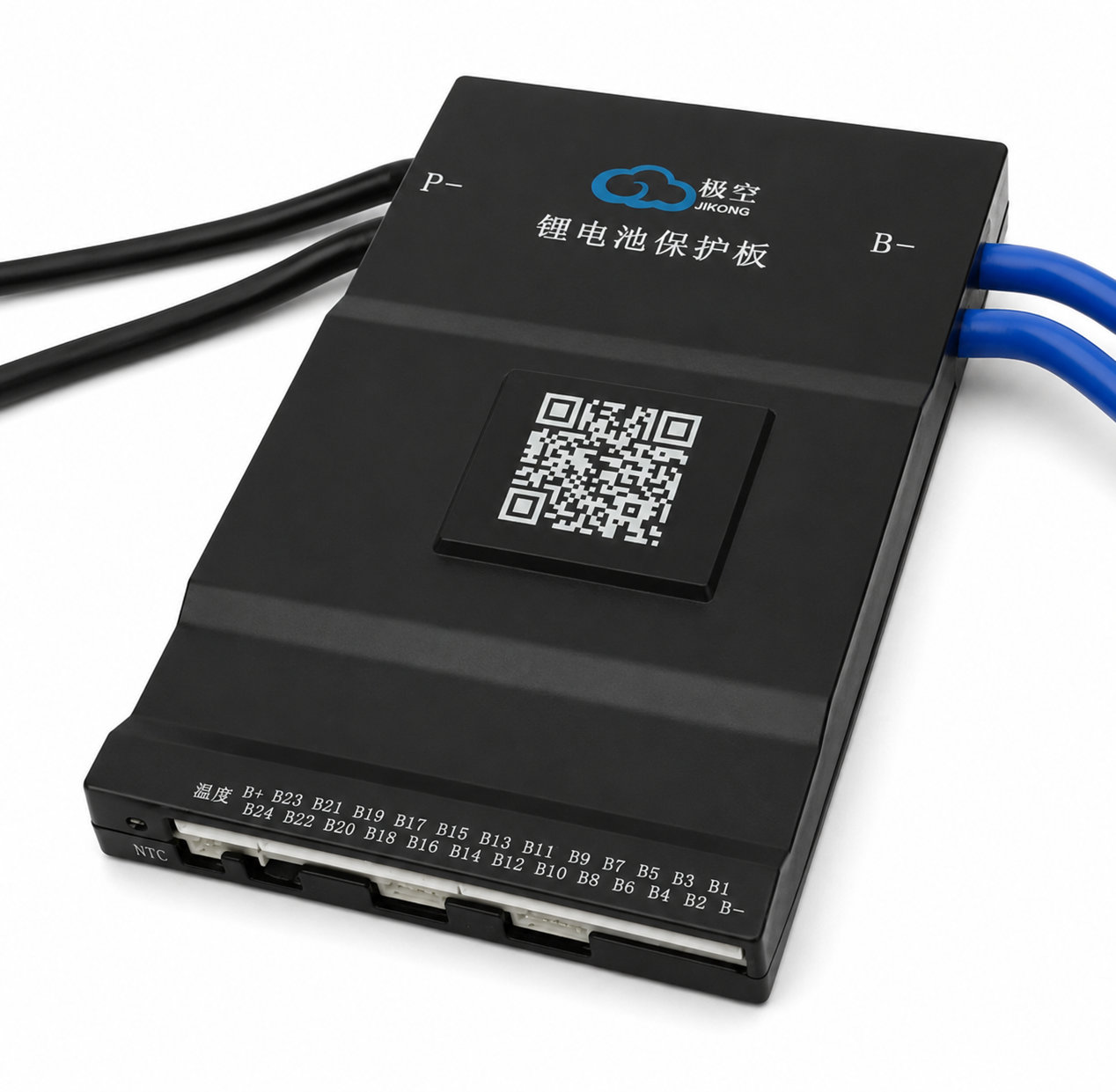

Встановлення BMS

Для нормальної та безпечної експлуатації LiFePO4-батареї використовується система керування акумулятором — BMS (Battery Management System).

BMS контролює стан батареї та окремих елементів.

Залежно від моделі вона може забезпечувати:

• захист від перезаряду;

• захист від глибокого розряду;

• захист від перевищення зарядного струму;

• захист від надмірного розрядного струму;

• захист від короткого замикання;

• контроль температури;

• балансування комірок;

• вимірювання напруги кожного елемента;

• розрахунок рівня заряду;

• передачу параметрів акумулятора на зовнішні пристрої.

BMS необхідно вибирати відповідно до кількості послідовно з'єднаних елементів і передбачуваних робочих струмів батареї.

Підключення балансувальних проводів BMS

BMS повинна контролювати напругу кожної комірки окремо.

Для цього використовується група тонких балансувальних проводів.

Вони підключаються до точок з'єднання елементів у строго визначеній послідовності.

Умовно підключення можна представити так:

B0 — загальний мінус акумуляторної збірки;

B1 — позитивний вивід першої комірки;

B2 — позитивний вивід другої комірки;

B3 — позитивний вивід третьої комірки;

і так далі до останнього елемента.

Послідовність підключення необхідно перевіряти особливо уважно.

Перед встановленням балансувального роз'єму в BMS бажано виконати контроль мультиметром.

Якщо вимірювати напругу відносно загального мінуса, вона повинна послідовно збільшуватися.

Для 8S-збірки приблизна картина може виглядати так:

3,2 В → 6,4 В → 9,6 В → 12,8 В → 16 В → 19,2 В → 22,4 В → 25,6 В.

Фактичні значення залежатимуть від напруги конкретних елементів.

Якщо на будь-якому етапі напруга не збільшується очікуваним чином, необхідно перевірити підключення.

Лише після перевірки балансувальних проводів слід підключати їхній роз'єм до BMS.

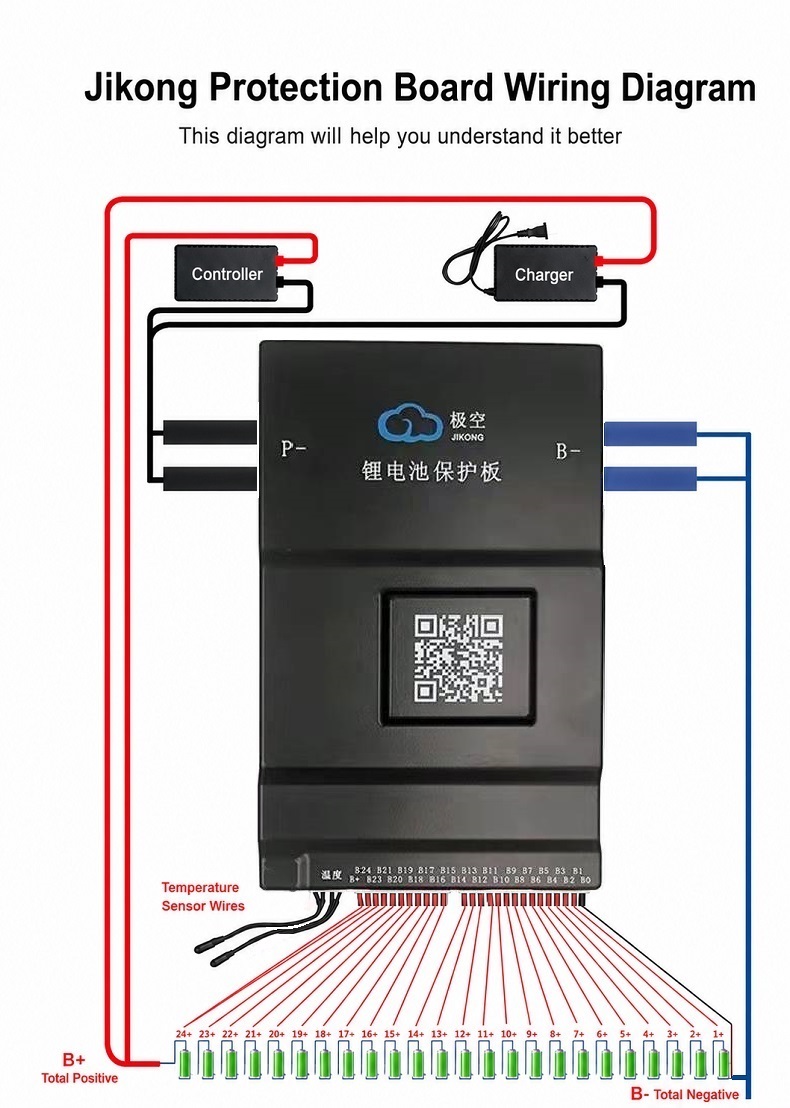

Підключення силових проводів BMS

У багатьох системах BMS встановлюється з боку негативного виводу батареї.

Спрощено схема виглядає так:

мінус LiFePO4-збірки → BMS → зовнішній мінус акумулятора.

Позитивний силовий вивід за такої схеми йде безпосередньо від крайнього позитивного контакту батареї.

На BMS можуть використовуватися позначення:

B− — підключення безпосередньо до мінуса акумуляторної збірки;

P− — негативний силовий вивід до навантаження.

У деяких моделей передбачений окремий негативний контакт для зарядного пристрою.

Тому перед підключенням необхідно керуватися схемою саме тієї BMS, яка використовується.

[ФОТО 6 — силове підключення BMS]

Встановлення температурних датчиків

BMS може використовувати один або декілька температурних датчиків.

Вони дозволяють контролювати нагрівання акумуляторних елементів та інших компонентів системи.

Датчики необхідно надійно закріпити на контрольованій поверхні.

Проводка розташовується таким чином, щоб вона:

• не потрапляла під з'єднувальні шини;

• не перетискалася корпусом;

• не торкалася гострих металевих країв;

• не могла бути випадково висмикнута.

При виході температури за встановлені межі BMS може заборонити заряд або розряд акумулятора.

Перший запуск акумулятора

Після підключення BMS можна виконати першу повноцінну перевірку системи.

Сучасні BMS із Bluetooth дозволяють контролювати параметри акумулятора через застосунок.

Необхідно перевірити:

• загальну напругу;

• напругу кожної комірки;

• кількість визначених елементів;

• температуру;

• зарядний струм;

• розрядний струм;

• стан захистів;

• стан балансування.

Особливо уважно слід перевірити напругу окремих елементів.

Усі значення повинні знаходитися в очікуваному діапазоні.

Перевірка розбіжності між комірками

Для акумуляторної батареї важливе не лише значення загальної напруги.

Необхідно контролювати різницю між найбільш і найменш зарядженою коміркою.

Наприклад:

максимальна напруга — 3,340 В;

мінімальна — 3,330 В.

Різниця:

3,340 − 3,330 = 0,010 В, тобто 10 мВ.

Чим менша розбіжність за однакових умов, тим рівномірніше працюють елементи.

Велика різниця особливо добре проявляється у верхній та нижній частинах діапазону заряду.

Балансування елементів

Навіть однакові LiFePO4-комірки поступово починають трохи відрізнятися одна від одної.

Одна може заряджатися швидше, інша — повільніше.

Якщо одна комірка першою досягне встановленої верхньої межі напруги, BMS може припинити заряд усієї батареї, хоча інші елементи ще не повністю заряджені.

Для зменшення такої різниці застосовується балансування.

Пасивне балансування

Надлишкова енергія найбільш заряджених комірок розсіюється у вигляді тепла через резистори.

Активне балансування

Енергія може перерозподілятися між елементами.

Для акумуляторів великої ємності ефективність балансування особливо важлива, оскільки невеликий балансувальний струм буде дуже повільно вирівнювати значний дисбаланс.

Налаштування BMS

Після першого запуску необхідно перевірити налаштування системи керування батареєю.

Залежно від моделі доступні параметри:

• кількість комірок;

• ємність батареї;

• максимальна напруга елемента;

• мінімальна напруга елемента;

• максимальна напруга батареї;

• мінімальна напруга батареї;

• максимальний зарядний струм;

• максимальний розрядний струм;

• температура відключення;

• поріг увімкнення балансування;

• допустима різниця напруг між комірками.

Не рекомендується без необхідності встановлювати робочі параметри безпосередньо на абсолютних граничних значеннях LiFePO4-комірок.

Для стаціонарної системи зазвичай доцільніше трохи обмежити використовуваний діапазон заряду та розряду заради збільшення ресурсу акумулятора.

Розрахунок струму акумулятора для інвертора

Одна з поширених помилок — вибирати BMS лише за ємністю акумулятора.

Для роботи з інвертором необхідно враховувати потужність навантаження.

Приблизна залежність виглядає так:

струм = потужність / напруга.

Наприклад, якщо інвертор споживає від батареї 2000 Вт, а напруга акумулятора становить приблизно 25 В:

2000 / 25 = 80 А.

Це приблизний розрахунок без урахування втрат.

Реальний струм з боку акумулятора буде дещо вищим.

При потужності 3000 Вт:

3000 / 25 = 120 А.

Тому в низьковольтній системі навіть порівняно невелика потужність інвертора призводить до дуже великих струмів.

Це необхідно враховувати під час вибору:

• BMS;

• силових кабелів;

• кабельних наконечників;

• запобіжника;

• автоматичного вимикача;

• роз'ємів;

• силових клем.

Вибір і підключення силових кабелів

Переріз силового кабелю вибирається за максимальним робочим струмом, довжиною лінії, способом прокладання та допустимим падінням напруги.

Недостатній переріз призводить до збільшення опору.

У результаті виникають:

• падіння напруги;

• нагрівання кабелю;

• втрати енергії;

• нагрівання з'єднань;

• можливі відключення інвертора під великим навантаженням.

Особливо уважно необхідно ставитися до якості обтискання наконечників.

При великих струмах погано обтиснутий наконечник здатний нагріватися значно сильніше за сам кабель.

Встановлення LiFePO4-батареї в корпус

Після перевірки електричної частини акумулятор встановлюється в корпус.

Корпус повинен:

• захищати комірки;

• запобігати випадковому доступу до струмопровідних частин;

• утримувати акумуляторні елементи;

• забезпечувати надійне кріплення BMS;

• дозволяти безпечно вивести силові контакти назовні.

Усі важкі компоненти повинні бути механічно закріплені.

Не можна розраховувати на те, що силовий кабель або електричний роз'єм одночасно виконуватиме функцію механічного кріплення.

Ізоляція з'єднувальних шин

Після завершення електричних з'єднань відкриті струмопровідні частини необхідно захистити.

Особливо небезпечною є верхня частина батареї, де поруч розташована велика кількість клем і з'єднувальних шин.

Металева деталь, що випадково впала, може замкнути кілька елементів.

Тому бажано використовувати:

• захисні кришки;

• ізоляційні пластини;

• термостійкі ізоляційні матеріали;

• захист клем.

Після завершення складання всередині корпусу не повинно залишатися незакріплених гайок, шайб або інших металевих деталей.

Виведення силових роз'ємів на корпус

Для підключення інвертора зручно вивести силові контакти безпосередньо на корпус акумулятора.

Це можуть бути:

• силові клеми;

• болтові виводи;

• потужні швидкознімні роз'єми.

Роз'єм і контакти повинні витримувати максимальний струм батареї.

Перед першим підключенням інвертора мультиметром обов'язково перевіряється полярність зовнішнього роз'єму.

Не слід орієнтуватися виключно на колір проводів.

Індикатор стану акумулятора

Додатково на корпус можна встановити окремий індикатор.

Він може показувати:

• напругу;

• струм;

• приблизний рівень заряду;

• потужність навантаження;

• режим заряду або розряду.

[ФОТО 11 — зовнішній дисплей акумулятора]

Такий індикатор зручний для щоденного використання.

Для діагностики стану окремих елементів краще використовувати дані безпосередньо від BMS.

Захист акумулятора

LiFePO4-батарея великої ємності є потужним джерелом енергії.

BMS не повинна розглядатися як єдиний засіб захисту всієї електричної системи.

У силовому колі необхідно передбачити відповідний захист від аварійного струму.

Він повинен бути розрахований на:

• постійну напругу акумулятора;

• нормальний робочий струм;

• можливі пускові струми;

• характеристики кабелю;

• параметри інвертора.

Захисний елемент бажано розташовувати максимально близько до акумулятора.

У такому разі захищається не лише інвертор, а й силовий кабель між батареєю та обладнанням.

Попередній заряд інвертора

У потужних інверторів на вході знаходяться конденсатори.

Якщо повністю розряджені вхідні конденсатори безпосередньо підключити до акумулятора, у перший момент може виникнути дуже великий імпульс струму.

Він може супроводжуватися іскрою на контактах і створювати додаткове навантаження на роз'єми та BMS.

Для обмеження такого імпульсу в деяких акумуляторних системах використовується схема попереднього заряду — precharge.

Вона дозволяє спочатку зарядити вхідні конденсатори через обмежувальний опір, після чого виконується повноцінне силове з'єднання.

Фінальна перевірка акумулятора

Перед підключенням до гібридного інвертора необхідно ще раз перевірити всю батарею.

Електрична частина

Перевіряємо:

• загальну напругу;

• полярність;

• напругу кожної комірки;

• розбіжність напруг;

• правильність підключення BMS;

• силові з'єднання.

Механічна частина

Перевіряємо:

• фіксацію комірок;

• кріплення BMS;

• кріплення силових проводів;

• відсутність незакріплених деталей;

• відсутність контакту провідників із гострими краями.

BMS

Перевіряємо:

• кількість комірок;

• напругу елементів;

• температуру;

• параметри захисту;

• максимальний струм;

• налаштування балансування;

• встановлену ємність акумулятора.

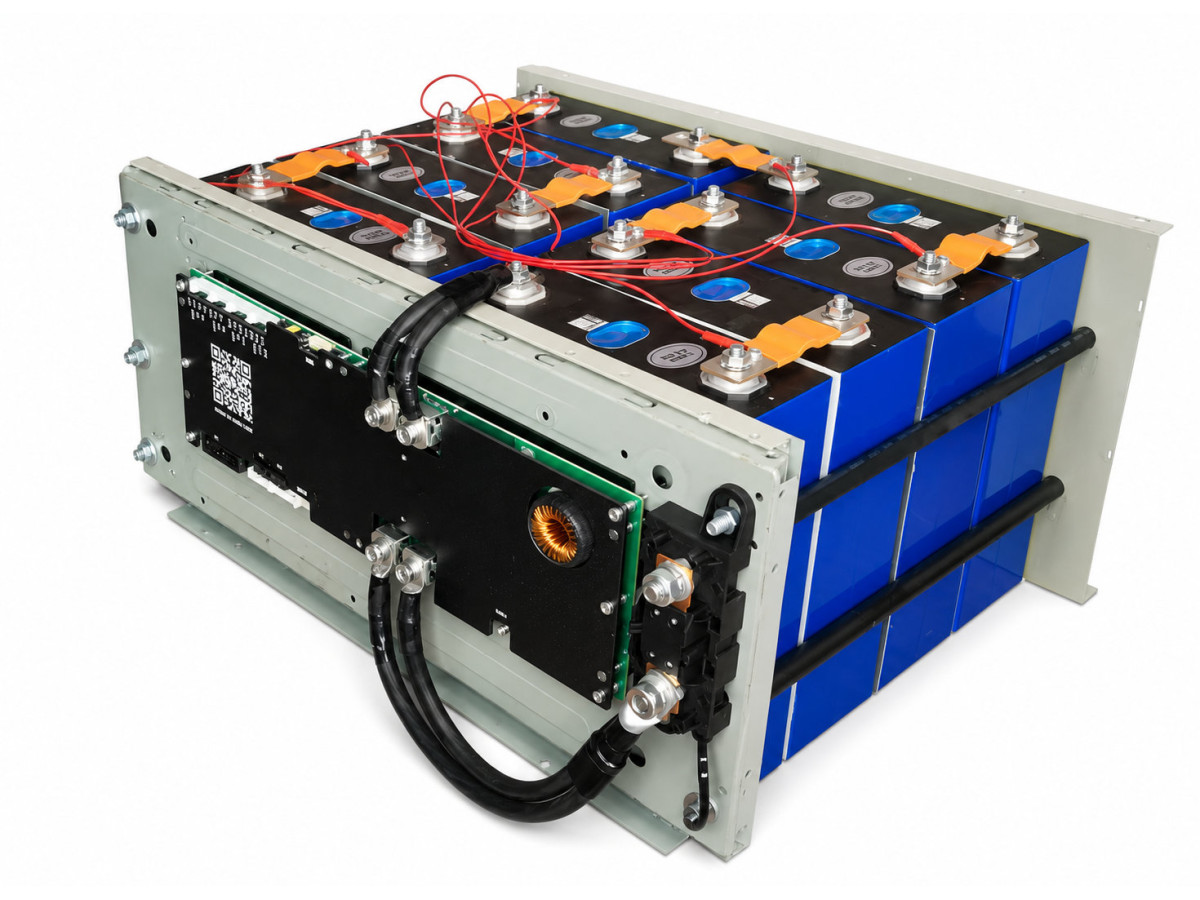

[ФОТО 12 — повністю зібраний LiFePO4-акумулятор]

Перший заряд і розряд

Після підключення акумулятора до системи бажано уважно спостерігати за його поведінкою під час перших циклів роботи.

Слід контролювати:

• напругу батареї;

• напругу окремих комірок;

• струм заряду;

• струм розряду;

• температуру;

• роботу балансування;

• спрацювання захистів.

Особливо інформативною є поведінка акумулятора ближче до верхньої межі заряду.

Саме в цій області відмінності між елементами стають найбільш помітними.

Якщо одна комірка постійно досягає верхнього обмеження значно раніше за інші, необхідно перевірити стан батареї та балансування.

Чому відсоток заряду LiFePO4 складно визначити за напругою

Характерною особливістю LiFePO4 є відносно плоска крива розряду.

У значній частині робочого діапазону напруга змінюється не дуже сильно.

Тому спроба визначити залишок заряду виключно за напругою може давати значну похибку.

Для точнішої оцінки сучасні BMS можуть враховувати струм, що надходить у батарею та віддається з неї.

Знаючи встановлену ємність акумулятора, система розраховує приблизну кількість енергії, що залишилася.

Після правильного налаштування BMS і кількох робочих циклів такий спосіб дає значно більше інформації, ніж просте вимірювання напруги.

Переваги LiFePO4 акумулятора для гібридного інвертора

LiFePO4 добре підходить для систем резервного живлення та накопичення енергії.

До переваг технології належать:

• великий циклічний ресурс;

• висока ефективність заряду та розряду;

• здатність віддавати значні струми;

• стабільна робоча напруга;

• відносно висока термічна стабільність;

• відсутність вираженого ефекту пам'яті;

• можливість контролювати кожен елемент через BMS;

• зручність створення акумуляторів різної ємності.

Такі батареї використовуються разом із гібридними інверторами, сонячними електростанціями, системами резервного живлення та автономними джерелами електроенергії.

Поширені помилки під час складання LiFePO4 акумулятора

Неправильна полярність

Одна з найнебезпечніших помилок.

Перед встановленням кожної перемички необхідно розуміти, які саме виводи вона з'єднує.

Неправильне підключення балансувальних проводів

Роз'єм BMS не можна підключати до перевірки напруг мультиметром.

Випадкове коротке замикання

Не можна класти металеві інструменти поверх акумуляторних елементів.

Слабкі силові з'єднання

Поганий контакт створює додатковий опір і може сильно нагріватися під навантаженням.

Недостатній переріз кабелю

Низьковольтний потужний інвертор споживає значний струм, тому вимоги до проводки особливо високі.

Неправильно вибрана BMS

Необхідно враховувати не лише кількість комірок, а й максимальний струм заряду та розряду.

Відсутність додаткового захисту

BMS є частиною системи захисту, але не замінює правильно розрахований захист силової лінії.

Погана механічна фіксація

Комірки, BMS, кабелі та роз'єми не повинні вільно переміщуватися всередині корпусу.

Схема LiFePO4 акумулятора для гібридного інвертора

У спрощеному вигляді будову готової системи можна представити так:

LiFePO4-комірки → з'єднувальні шини → BMS → силовий захист → силовий роз'єм → гібридний інвертор

Окремо до BMS підключаються:

балансувальні проводи → кожна комірка

та

температурні датчики → акумуляторні елементи

Таким чином BMS отримує інформацію про стан окремих комірок і одночасно керує силовою частиною батареї.

Висновок

Складання LiFePO4-акумулятора для гібридного інвертора потребує уважності на кожному етапі.

Спочатку необхідно перевірити акумуляторні елементи та їхню напругу. Потім комірки встановлюються у правильній послідовності та з'єднуються шинами.

Після цього підключаються балансувальні проводи, силова частина BMS і температурні датчики.

Перед встановленням батареї в корпус необхідно переконатися, що BMS правильно визначає всі комірки та показує коректну загальну напругу.

Не менш важливими є силові кабелі, якісні наконечники, надійна ізоляція та захист лінії між акумулятором та інвертором.

Після остаточного складання виконується контроль полярності, напруги, стану окремих елементів і параметрів BMS.

За правильного складання отримуємо повноцінний LiFePO4-накопичувач енергії, який може використовуватися разом із сумісним гібридним інвертором у системі резервного або автономного електроживлення.
